Aide sur le cours "diodes"

Hello les dessoudeurs
J'en suis à potasser les cours sur les diodes et je bloque sur une explication. (Ben dit donc, l'a pas été loin celui là )

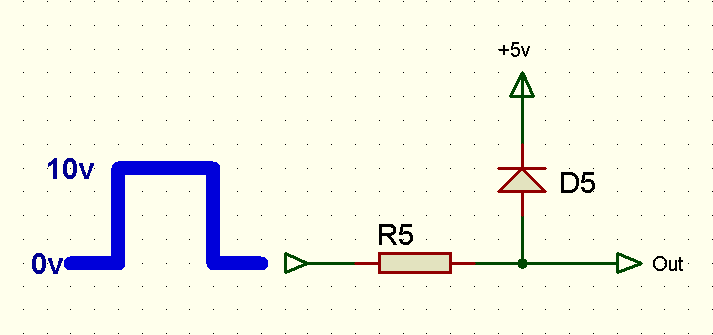

Voici le schéma en question:

Citation :

Un petit montage que l'on rencontre fréquemment :

Quel signal recueillons-nous en Out ?
Réfléchissez bien et prenez votre temps avant de répondre...


Spoiler:

Nous avons la cathode D5 connectée au +5v. Lorsque le créneau de 10v arrive, D5 conduit bien sûr. Et nous avons donc en Out un créneau de 5,6v d'amplitude (5v de la cathode + le seuil de D5) Et un petit rappel, pour calculer le courant dans R5 : I = U / R donc I = (10v-5,6v) / R5 Et non I = 10v/R5 !!!

Pourquoi 5V seulement ?

C'est surement simple mais là je bloque

Bonjour,

lorsque le créneau vaut 10v, "out" vaut 5,6v
lorsque le créneau vaut 0, "out" vaut 0v

les 5volts, c'est une exemple pour adapter la tension (je suppose)

J' atends confirmation.

Bonjour Philippe,

Pourquoi 5v ?
Les seuls 5v du schéma sont le Vcc à la cathode de la diode.
Alors oui, cela pourrait vouloir dire que la carte est alimentée en 5v et que, par exemple, on reçoit un signal d'une amplitude supérieure, ici 10v (et c'est plus fréquent qu'on ne le pense).

Il faut donc "niveler" ce signal d'entrée pour pouvoir le traiter par les circuits intégrés de la carte qui sont eux, alimentés en 5v.
C'est le pourquoi de ce circuit d'entrée : dès passé R5, le créneau de 10v se retrouve sur l'anode de D5 qui a sa cathode à +5v => elle conduit donc, évacuant le "surplus" vers le Vcc.
On retrouve donc en sortie un créneau écrêté à 5,6v (Vcc + seuil de D5).

Ce circuit est donc, comme le précise burgus, un circuit adaptateur d'entrée (de niveau).

@++

Bonsoir
Merci à vous pour vos explications. Malgré ça, je ne sais pas si j'ai réellement compris et j'en suis désolé
Si on remplace le créneau de 10V par un créneau de 12V et que l'on garde les 5V sur la cathode de D5. Se retrouve-t-on avec un créneau de 7.6V en out ?
Excusez moi de poser des questions qui doivent vous paraitre stupides mais si je ne comprends pas un montage de base avec 2 composants je vais être rapidement dans la M*** !
Encore merci de votre patience.

@+

Bonjour Phil12,

Le raisonnement est le suivant:

lorsque la tension de "in" dépasse la tension de référence (ici 5volt+seuil de la diode), c' est la résistance qui absorbe la différence de tension.

Pour reprendre ton exemple avec créneau de 12volts, nous avons 5v de référence +le seuil de la diode. Cela nous donne toujours 5,6v. Donc la résistance absorbera 12v-5,6v=6,4v

Tu gardes les mêmes tensions en "out" , c' est juste la tension à la résistance qui changera. Du coup, l' intensité de R et D aussi.


Pour rappel, ta diode conduit vers 0,6v à ses bornes. Si nous n' utilisions pas cette résistance et remplaçons par un fil, lorsque ton "in" serait au dessus de 5,6v (dans ce cas), ta diode se mettrait a fusionner (je ne sais pas si le terme est correct, mais par expérience sa y ressemble).

Note : en dessous de 5,6v, la tension de " in" vaut "out" moins la U de la résistance (voir le courant vers out).

Merci Burgus pour cette super explication. Je pense avoir (enfin) compris le principe.
Est-ce que je peux tester ce montage avec deux tensions continues ? Je voudrais pouvoir faire des mesures pour contrôler des calculs et ainsi bien assimiler la chose.
Merci encore

Philippe

Bonjour,

Bien sur que tu peux essayer. Dans notre cas, Uref reste notre tension continue. Uin sera toujours une tension positive.

Bons essais.

Sur la plupart (pas tous) des circuits logiques les entrées sont protégées de cette façon ce qui peut provoquer des trucs bizaroides si on n'y fait pas attention et si on réfléchi un peu on peut même s'en servir comme astuce de fonctionnement
