 [Problème] alim symetrique de 12 volts

Aller en bas
AuteurMessage
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptySam 9 Fév - 14:27

Bonjour,

J'aimerais avoir votre avis sur le schéma ci dessous

[Problème] alim symetrique de 12 volts 1360434952-alimsymetrique12v

c'est une alim que j'ai fais moi-même.Elle capable de délivrer 3 A.
Revenir en haut Aller en bas
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 6:44

Bonjour ,

le 2N2907 n'est donné que pour 0,6A 3A vas le suicider oups!!!


2200µF c'est un peut juste en général c'est 1000 µf par A

le montage régulateur plus transistors n'est pas protégé contre les court-circuit monte plutot des Régulateurs en version K (3A)

et puis il ne faut pas oublier les condensateurs en sortie et une Led et résistance pour tirer au minimum 20 mA pour que les régulateurs régulent

Bon c'est une bonne base pourquoi tu ne mets pas des L200 comme cela alim réglable en tension et limitée en courant ...
Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 14:33

Merci pour les conseil.
Pour savoir, pourquoi des condensateur en sortie et comment choisir , et les led je la mets sur le +12 et le -12.
Revenir en haut Aller en bas
Quentin
Admin
Admin
Quentin

Messages : 419
Date d'inscription : 21/04/2012
Age : 25
Localisation : Haute-Vienne (87)
Emploi/loisirs : Collecto-bédétiste !

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 15:00

TuxFisher a écrit:
Merci pour les conseil.
Pour savoir, pourquoi des condensateur en sortie et comment choisir , et les led je la mets sur le +12 et le -12.
Concernant les condensateurs en sortie, je me permet de citer ce que Gregelec avait expliqué dans un précédent post : nickel
L'explication était dans le cas d'une alim +5V, c'est le même principe pour du -12/+12 hiboux

gregelec a écrit:
En fait en sortie du 7805 on place un chimique pour les appels de courants et un petit plastique ou céramique pour éviter les oscillation HF.

on rentre un peu dans la théorie

un condensateur en continu est un inter ouvert en HF c'est un inter fermé
une bobine c'est l'inverse .

si tu as ouvert (ou il s'est ouvert tout seul) un condo chimique c'est deux feuilles de papier alu enroulées ce qui constitue une self parasite importante et qui annule l'effet du condo en HF

c'est pour cela que l'on place un petit condo non chimique en parallèle du chimique

le post en question si besoin: https://dessoudeurs-ex.lebonforum.com/post?p=187&mode=quote journal
Revenir en haut Aller en bas
https://dessoudeurs-ex.lebonforum.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 16:30

merci.
Et pour les valeurs ?
Je vous tiendrez au courant des modifications du schéma.
Revenir en haut Aller en bas
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 19:04

Pour les led une sur chaque sortie car les régulateurs ont besoin d'une consommation minimum pour bien réguler et plus les led te permettent de voir que ton alim est bien sous tension
Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyDim 10 Fév - 21:17

Merci .
Pour les valeur des condo de sortie il faut mettre quoi ?
Revenir en haut Aller en bas
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyLun 11 Fév - 6:09

Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyLun 11 Fév - 20:58

merci
Revenir en haut Aller en bas
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 13:45

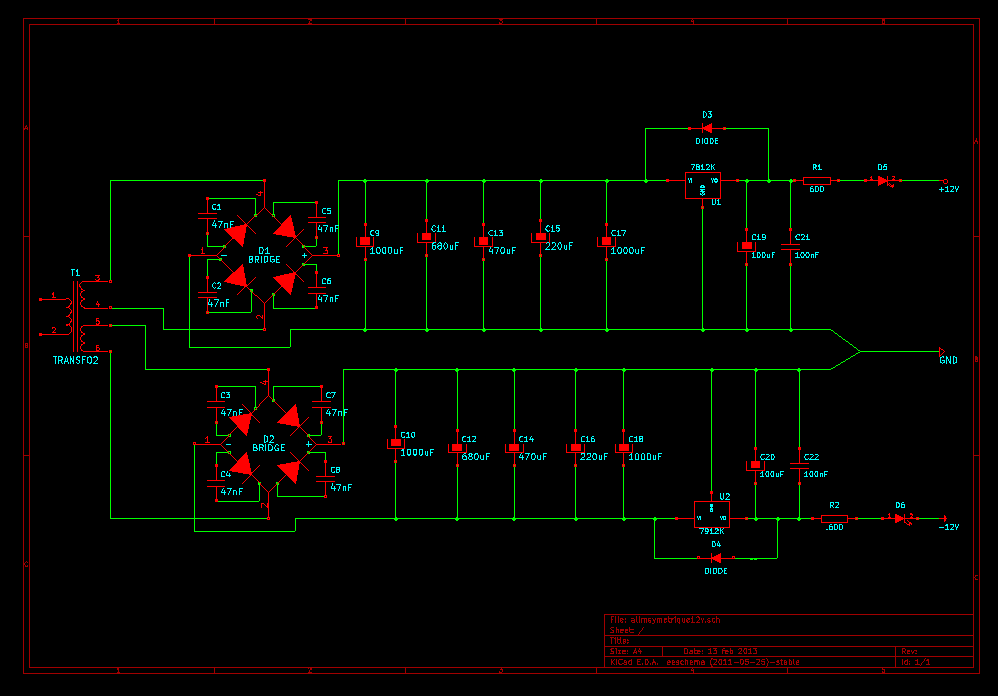

voila c'est modifié et merci de vos conseil.

[Problème] alim symetrique de 12 volts Alimsy11
Revenir en haut Aller en bas
Quentin
Admin
Admin
Quentin

Messages : 419
Date d'inscription : 21/04/2012
Age : 25
Localisation : Haute-Vienne (87)
Emploi/loisirs : Collecto-bédétiste !

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 15:48

Il faut que tes LEDs (avec leur résistance série) soient en parallèle ! cyclops

comme ceci:
[Problème] alim symetrique de 12 volts Alim_s10
Revenir en haut Aller en bas
https://dessoudeurs-ex.lebonforum.com
NeoTheSpy
Membre intéressé
Membre intéressé


Messages : 69
Date d'inscription : 22/05/2012
Age : 36
Localisation : Tarn :)
Emploi/loisirs : Préparateur / Mécanicien Fendt

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 17:24

Salut,

Dans quel type de montage on a besoin d'une tension négative ?
Revenir en haut Aller en bas
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 17:59

On a besoin de tensions négatives dans les montages a ampli opérationnel et aussi en montages audios si ce type de montages t'intéressent voir l'excellent site :http://www.sonelec-musique.com/
Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 19:23

merci
Revenir en haut Aller en bas
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 13 Fév - 19:24

Quentin a écrit:
Il faut que tes LEDs (avec leur résistance série) soient en parallèle ! cyclops

comme ceci:
[Problème] alim symetrique de 12 volts Alim_s10

merci
Revenir en haut Aller en bas
elektrax
Nouveau membre
Nouveau membre


Messages : 33
Date d'inscription : 29/05/2012
Localisation : belgique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyJeu 14 Fév - 5:26

la cathode de D6 doit etre au moins 12 volts et pas au gnd
Revenir en haut Aller en bas
http://users.skynet.be/elektrax/labo.html
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyJeu 14 Fév - 6:07

D4 est aussi à l'envers...
Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyMer 20 Fév - 12:17

merci
Revenir en haut Aller en bas
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyVen 1 Mar - 13:49

Est que c'est possible de remplacer les régulateur par des zeners?
Revenir en haut Aller en bas
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptyVen 1 Mar - 21:43

Les régulations à zener bouffent des watts pour rien et c'est peu protégé contre les court-circuits , quand j'ai débuté les régulateurs 78XX étaient très cher la zener avait un intéret mais maintenant au prix ou sont les régulateurs pas d’excuses pour s'en passer
Revenir en haut Aller en bas
http://www.alertgasoil.com
TuxFisher
Nouveau membre
Nouveau membre
TuxFisher

Messages : 39
Date d'inscription : 14/01/2013
Age : 22
Localisation : Stains (93)
Emploi/loisirs : Jeux-Videos,Informatique,Eléctronique

[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts EmptySam 2 Mar - 18:46

merci
Revenir en haut Aller en bas
Contenu sponsorisé




[Problème] alim symetrique de 12 volts Empty
MessageSujet: Re: [Problème] alim symetrique de 12 volts   [Problème] alim symetrique de 12 volts Empty

Revenir en haut Aller en bas
