 Identifier un transformateur

Aller en bas
AuteurMessage
Phil12
Membre intéressé
Membre intéressé
Phil12

Messages : 80
Date d'inscription : 12/11/2012
Age : 55
Localisation : Aveyron
Emploi/loisirs : Aéromodélisme, informatique

Identifier un transformateur Empty
MessageSujet: Identifier un transformateur   Identifier un transformateur EmptyDim 27 Jan - 17:14

Bonsoir à tous
J'ai eu l'occasion de récupérer une chaine hifi non pas forcément HS (en fait je sais pas Embarassed) mais trés vieille bounce
J'ai donc commencé à la cannibaliser pour faire de la récup.
J'ai entre autre récupéré le gros transfo (1.8 Kg et la maman se porte bien Laughing) de l'alimentation.
Bien entendu il n'y a rien de noté mis à part une étiquette qui pour moi s'apparente à du Serbo-Croate.
Je vous livre le schéma avec les mesures faites sur la bête.
Comment connaître sa puissance (même à vue de nez) ?
Phénomène étrange pour moi, j'ai relevé des tensions entre les deux secondaires (par exemple, 5V entre les bornes 1 et 3, 30.8V entre 1 et 4, 56.8V entre 1 et 5 ...) en partant bien sur du principe que la borne 1 est en haut geek. Pourquoi ?






Identifier un transformateur Transf12


Identifier un transformateur Transf10


A partir de ces maigres infos, peut-on retrouver les caractéristiques du transfo ?

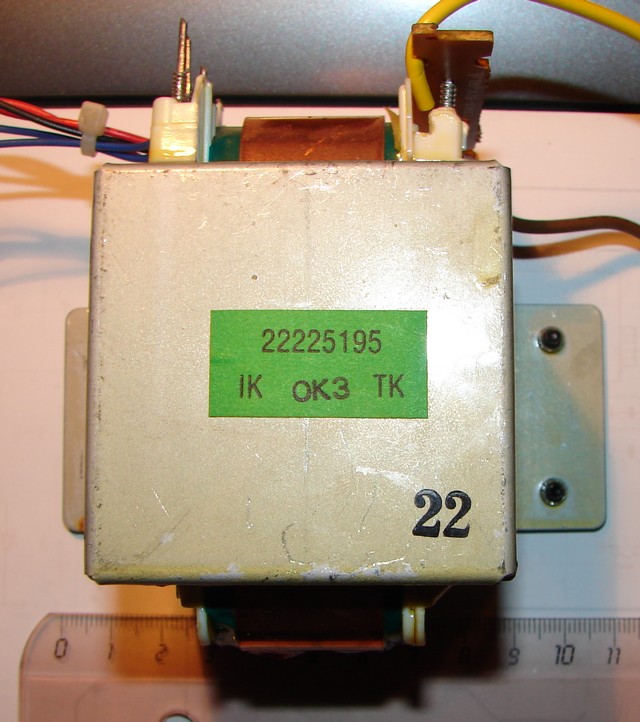

Identifier un transformateur Transf11


Merci d'avance pour votre aide.

_________________

Toujours du mieux que je peux Exclamation

Philippe
Revenir en haut Aller en bas
http://www.vma.cwa12.com
gregelec
Membre actif
Membre actif


Messages : 114
Date d'inscription : 01/07/2012
Age : 58
Localisation : Vivoin 72170 (Le Mans)
Emploi/loisirs : ADD/AlertGasoil

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyDim 27 Jan - 18:34

Pour la puissance c'est facile il suffit de mesurer la taille du transfo et de chercher sur internet les abaques de calcul des toles EI

exemple:http://bricolsec.canalblog.com/archives/2009/03/30/13192521.html

pour les tensions "parasites" à vide c'est normal c'est du au condensateur "parasite" entre les enroulements .Définition d'un condensateur :" deux conducteurs séparés par un isolant"
Revenir en haut Aller en bas
http://www.alertgasoil.com
Phil12
Membre intéressé
Membre intéressé
Phil12

Messages : 80
Date d'inscription : 12/11/2012
Age : 55
Localisation : Aveyron
Emploi/loisirs : Aéromodélisme, informatique

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyDim 27 Jan - 19:28

Merci pour la réponse.
J'ai effectué les mesures et je trouve 136VA (ça ne vous semble pas énorme pour une chaine hifi ?)grâce à ce fichier :
fichier exel

D'autres explication

Je vais prendre le temps de lire complètement la page que tu donnes en lien :
http://bricolsec.canalblog.com/archives/2009/03/30/13192521.html

Tout ceci est très instructif Identifier un transformateur 3904337467

_________________

Toujours du mieux que je peux Exclamation

Philippe
Revenir en haut Aller en bas
http://www.vma.cwa12.com
tram47
Membre intéressé
Membre intéressé
tram47

Messages : 61
Date d'inscription : 12/06/2012
Localisation : Aquitaine
Emploi/loisirs : trains , billard Français .

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyMer 22 Jan - 8:49

Bonjour, et meilleurs voeux (tardifs ! )
question:
un bon vieux transfo fonctionne très bien , mais bruyamment.
POURQUOI ?
COMMENT SUPPRIMER CE BRUIT .
la proximité d'un autre transfo est-elle préjudiciable ? le second transfo est silencieux.
à votre écoute, merci .
Revenir en haut Aller en bas
Quentin
Admin
Admin
Quentin

Messages : 419
Date d'inscription : 21/04/2012
Age : 25
Localisation : Haute-Vienne (87)
Emploi/loisirs : Collecto-bédétiste !

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyMer 22 Jan - 18:31

tram47 a écrit:
Bonjour, et meilleurs voeux (tardifs ! )
question:
un bon vieux transfo fonctionne très bien , mais bruyamment.
POURQUOI ?
COMMENT SUPPRIMER CE BRUIT .
la proximité d'un autre transfo est-elle préjudiciable ? le second transfo est silencieux.
à votre écoute, merci .
Bonsoir Tram47,  \'jour

Je ne pense pas qu'il y ai d'astuces pour éliminer ce bruit ... zut
Le bruit des transformateurs est assez fréquent, c'est souvent la qualité de fabrication le principal facteur: qualité des enroulements, des tôles ferromagnétiques (et de leur assemblage)...etc. Les matériaux rentrent en vibration et provoquent le "ronron" du transfo ...
Une utilisation du transfo à un point de fonctionnement éloigné du nominal peut également en être responsable (il me semble)... les transfo sont conçus pour un fonctionnement sous certaines tensions au primaire, à une certaine fréquence et pour un certain débit de courant !

Et la proximité d'un second transfo ne doit pas poser de soucis, surtout si les puissances mises en jeu sont faibles (en restant raisonnable ! éviter de les positionner à 1mm l'un de l'autre tout de même ...)

 hiboux
Revenir en haut Aller en bas
https://dessoudeurs-ex.lebonforum.com
tram47
Membre intéressé
Membre intéressé
tram47

Messages : 61
Date d'inscription : 12/06/2012
Localisation : Aquitaine
Emploi/loisirs : trains , billard Français .

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyVen 24 Jan - 7:06

le capot en plastique déposé , le transfo fait moins de bruit ( certainement ,effet caisse de résonance ). les soudures refaites,certaines étaient douteuses.la section des fils d'utilisationets passée à 1 m.m./carré.
le transfo est maintenant posé sur deux épaisseurs de moquette et entouré d'un périmètre de tasseau pour éviter une fixation par vis .plus de pont phonique.
le bruit est très atténué.
j'avais lu qu'en cas de batterie de transfo , il fallait les disposer à 90°.(???)
Revenir en haut Aller en bas
ufo685
Nouveau membre
Nouveau membre
ufo685

Messages : 3
Date d'inscription : 15/01/2018

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyLun 15 Jan - 14:16

bonjour
j'ai ma chaine_hifi qui fait que s'éteindre quelques secondes après ça mise en fonction, je l'ai démonté et quand je tapote sur le transfo ça fonctionne il faut que je change le transfo?? et si oui peut ton retrouver les mêmes sur un site ou boutique.

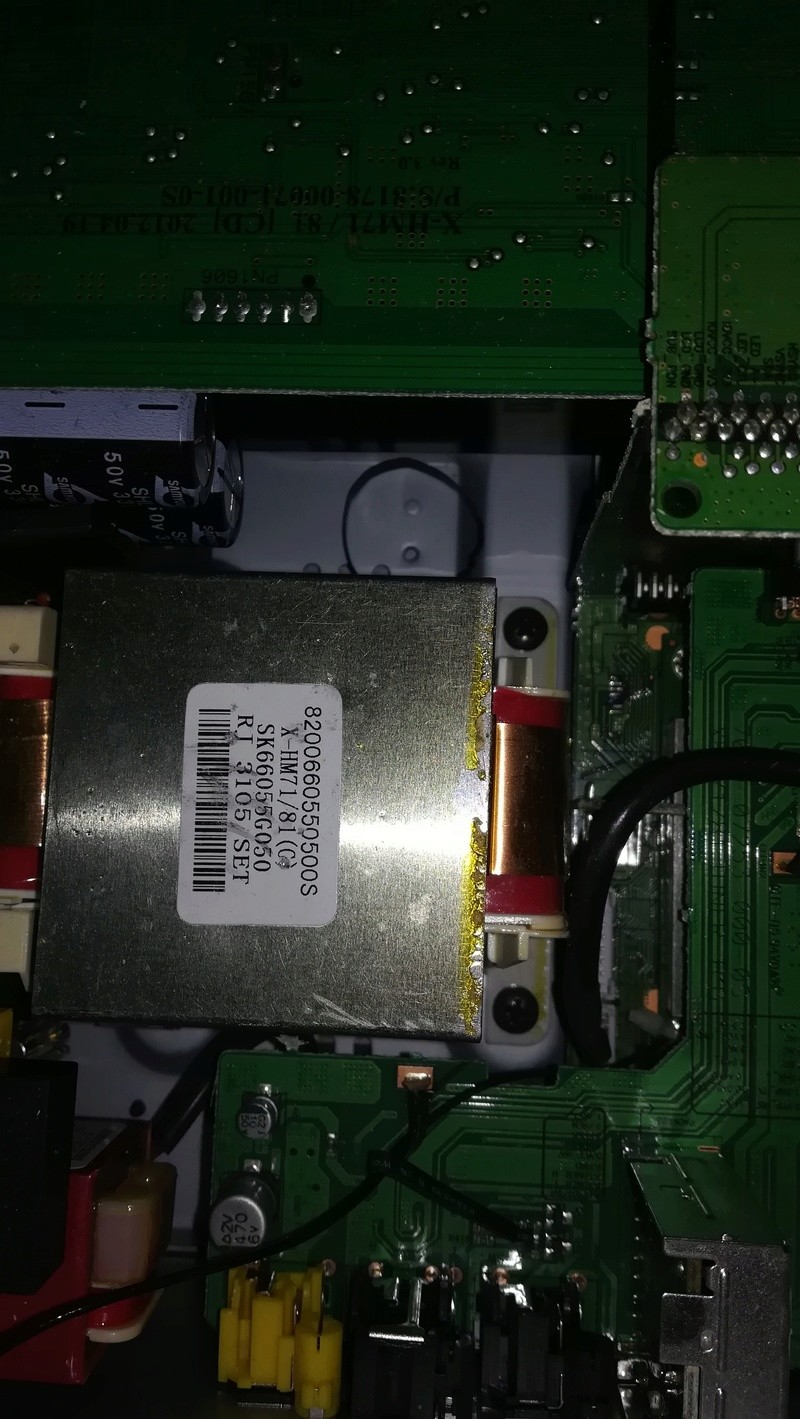

d'avance merciIdentifier un transformateur Img_2011

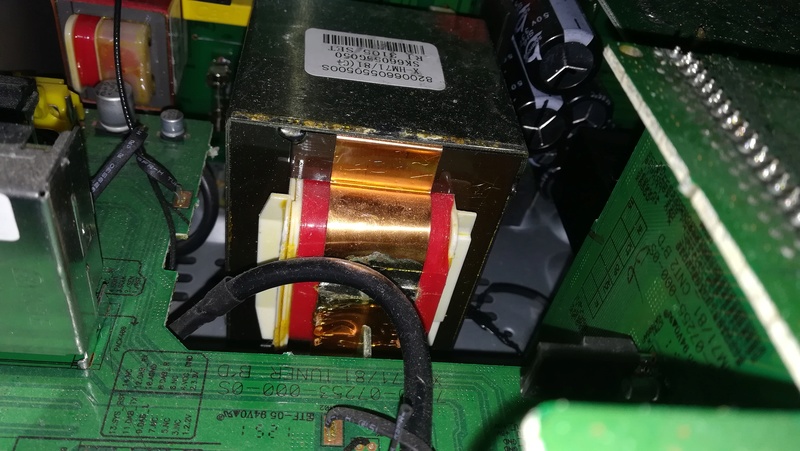

Identifier un transformateur Img_2010
Revenir en haut Aller en bas
tram47
Membre intéressé
Membre intéressé
tram47

Messages : 61
Date d'inscription : 12/06/2012
Localisation : Aquitaine
Emploi/loisirs : trains , billard Français .

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyLun 15 Jan - 14:21

salut,
c'est certainement une soudure défectueuse !!!
Revenir en haut Aller en bas
ufo685
Nouveau membre
Nouveau membre
ufo685

Messages : 3
Date d'inscription : 15/01/2018

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyLun 15 Jan - 15:26

donc il faut le changer ou pas parce que c'est la question??
Revenir en haut Aller en bas
tram47
Membre intéressé
Membre intéressé
tram47

Messages : 61
Date d'inscription : 12/06/2012
Localisation : Aquitaine
Emploi/loisirs : trains , billard Français .

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyLun 15 Jan - 17:01

d'abord vérifier toutes les soudures des connections du transfo.
Revenir en haut Aller en bas
ufo685
Nouveau membre
Nouveau membre
ufo685

Messages : 3
Date d'inscription : 15/01/2018

Identifier un transformateur Empty
MessageSujet: Re: Identifier un transformateur   Identifier un transformateur EmptyLun 15 Jan - 22:45

d'accord merci
