testeur et analyseur de semiconducteurs

j'ai dernièrement acquis chez Lextronic un testeur et analyseur de semiconducteurs.
une petite MERVEILLE de précision à prix abordable et pour couronner le tout made in France (c'est un Suisse qui vous le dit...)
je le conseille vivement...
[url=testeur et analyseur de semiconducteurs]testeur et analyseur de semiconducteurs[/url]
http://www.lextronic.fr/P6346-analyseur-de-semiconducteurs-as4002p.html

on peut le fabriquer soi meme : a base de atmega 8

c'est en allemand :

http://www.df0fkw.datenoase.de/index.php?option=com_content&view=article&id=112:vielseitiger-bauteiltester&catid=36:bastelprojekte&Itemid=67

merci Elektrax, mais comme tu peux l'imaginer si j'en parle c'est que je l'ai déjà acheté
je dois également reconnaître que je ne maitrise qu'à X,0xxx % les pic alors passer sous Atmega = galère en plus mes softs, programmeurs etc ne sont que pour des pic's!
NB: si tu as pas hasard une réponse à mon autre post concernant le pilotage de caméscope via le protocole LanC, celà m'aiderai bien.
A une prochaine qui sait.
caius48

ai pas d'atmega8 non plus, j'ai pgmateur "iscp" juste pour pgmer une fois un at12s900, et l'appareil je l'ai aussi depuis au moins 5 ans acheté en kit

http://www.mwinstruments.com/AS4002/AS4002_f.html

mais il a quand du mal pour les triacs, les p mos fets, et meme les mosfet non Level Logic

non connais rien en protocole lanc, place aux jeunes

Hello,

Je me suis pas mal intéressé à ces petits analyseurs de poche, notamment ceux de la marque "Peak". Mais les prix m'ont pas mal repoussé, surtout les prix des revendeurs tel que SELECTRONIC... petit exemple: le modèle Atlas LCR40 de chez Peak qui est un analyseur de composants passifs est à 88€ (£74.96) sur le site de la marque, et chez Selmectronic, il est à 186,90€ !!!
Le site de chez Peak pour voir toutes la gamme: http://www.peakelec.co.uk/content/products.html

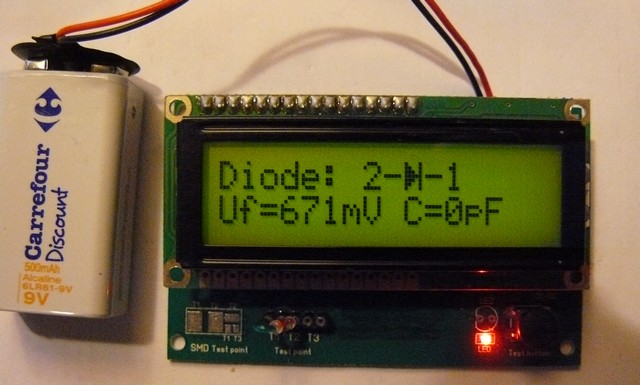

donc un peu dans le même genre, je me suis procuré (via ebay) ce petit appareil:
(là, ce n'est pas du made in France... )



Les performance sont surement bien moindres aux "peak" mais le prix reste très avantageux (malgré l'absence de boitier... )
Le lien de l'annonce: http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=181036553986

D'après les nombreux tests que j'ai pu effectués, les mesures des composants passif sont très fiables et s'étendent sur des gammes assez larges (10pF aux milliers de µF pour les capacités).
En revanche, les diagnostics pour des composants tels que Triac, Thyristor et Darlington sont assez régulièrement inexactes...
J’éviterai donc de me contenter de son analyse pour les composants à 3 pattes inconnus.
Mais excellent outil pour vérifier le bon état ou le brochage des transistors par exemple !


► Quelques autres exemples d'analyses:

→ Condo 1nF


→ vieux condo 2200µF


→ dual-diode


→ inductance 22µH


→ Thyristor

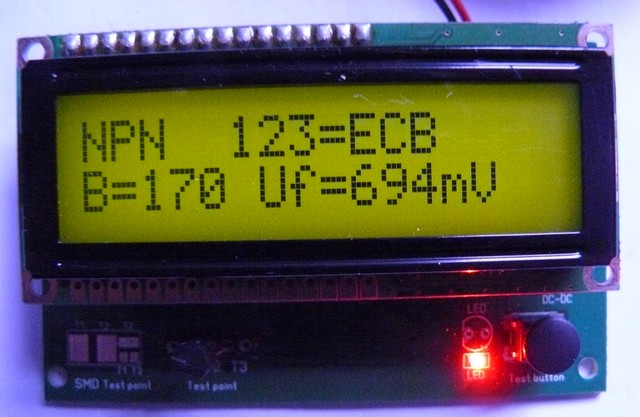

→ transistor bipolaire NPN 2SC1959

J'ai mis l'appareil dans un boitier, avec 3 grip-fil. C'est beaucoup plus pratique comme ça !

bonjour

j'ai mouru un comme çà en testant un condo 4700 µf 25 volts, enfin du moins c'est le dernier composant testé avec avant qu'il refuse de s'allumer définitivement

elektrax a écrit:

bonjour

j'ai mouru un comme çà en testant un condo 4700 µf 25 volts, enfin du moins c'est le dernier composant testé avec avant qu'il refuse de s'allumer définitivement

 ....
Pour ma parts je n'en ai pas une utilisation intensive, il fonctionne encore bien.
Mais les résultats ne sont pas souvent fiables en ce qui concerne les thyristors et TRIAC...

Bonsoir à tous,

Pour les transistors bipolaires, il reste possible d'utiliser un multimètre disposant des fonctions de vérification des diodes et de la mesure du gain statique (souvent marqué hfe).

La fonction de vérification des diodes permet de déterminer si c'est un NPN / PNP ainsi que les pattes du transistor. Exemple, le transistor est un NPN avec 3 pattes arbitrairement numérotées 1, 2 et 3.

En exploitant le fait qu'un transistor bipolaire peut être considéré comme comportant 2 diodes tête-bêche (mais on n'obtient pas un transistor en connectant 2 diodes discrètes de cette manière), on procède aux mesures suivantes en mode vérification diode:

• Pointe rouge en 1, pointe noir en 2 -> 0 V.

• Pointe rouge en 3, pointe noir en 2 -> 0 V.

• Pointe rouge en 2, pointe noir en 1 -> 0.62 V.

• Point rouge en 2, pointe noir en 3 -> 0.65 V.


On en conclut que:

• La patte 2 est la base.

• La patte 3 est l'émetteur, la manière dont les transistors sont construits implique que la tension de la jonction BE est légèrement supérieure à celle de la jonction BC.

• La patte 1 est le collecteur.


Si le transistor avait été un PNP avec le même brochage, on aurait obtenu les mêmes observations que ci-dessus si ce n'est que les pointes rouge & noire du multimètre auraient été inversées.

Maintenant que les pattes du transistor inconnu sont déterminées, on peut utiliser la fonction de mesure du gain hfe du multimètre.

Pour une explication plus complète de la méthode, en anglais, voir le site suivant: http://www.allaboutcircuits.com/vol_3/chpt_4/3.html

Merci SavignyExpress pour l'astuce et le lien !
Bonne fin de soirée à tous !
