LES RESISTANCES

Nous ne traitons pas le sujet concernant la technologie de fabrication des résistances (la littérature est abondante sur le Net).

VALEUR
    Comme vous savez déjà, la valeur d'une résistance s'exprime en ohms.
    Avec ses multiples :

    • Le kilo-Ohm. 1 kΩ = 1 000 Ω = 10 puissance 3
    • Le Méga-Ohm. 1 MΩ = 1 000 000 Ω = 10 puissance 6

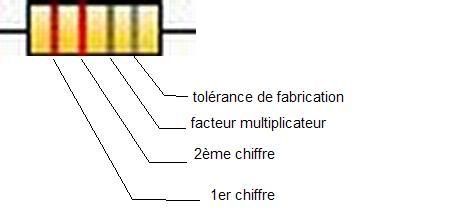

    Les résistances portent 4, 5 ou 6 anneaux de couleurs. Ces anneaux permettent de connaitre la valeur de la résistance.

    Chaque couleur a une signification.
    Prendre la résistance dans le bon sens (le trait or ou argent à votre droite) :


    Les 2 premiers anneaux donnent les 2 premiers chiffres.
    Le 3ème anneau indique le nombre de zéros à ajouter.
    Le 4ème anneau indique la tolérance de fabrication (or: 5% et argent: 10%).

    Il ne reste plus qu'à connaitre le "code des couleurs" :




    Par exemple : une résistance marron/rouge/jaune nous donnera :
    1er chiffre : marron = 1
    2ème chiffre rouge = 2
    3ème chiffre jaune = 5
    Ce qui nous fait "12" auquel on rajoute 4 zéros => 120000Ω = 120KΩ

    La phrase en bas du tableau est une phrase mnémotechnique qui permet de se rappeler ce fameux code (la première lettre de chaque mot indique la couleur) sans avoir à l'apprendre par coeur.

    Un petit exercice

    Quelle est la valeur d'une résistance : orange/blanc/rouge ?
    Spoiler:

    Quelles couleurs doit avoir une résistance de 18Ω ?
    Spoiler:


    Séries normalisées
      Pouvons-nous trouver une résistance de 71Ω ?
      Non ! Car il existe des séries normalisées : E3, E6, E12, E24.

      Les plus courantes sont E12 et E24.
      E12 (en gras) est extraite de E24 :

      10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91.


PUISSANCE
    Nous adaptons toujours la valeur de la résistance dans nos circuits en fonction de ce que l'on veut obtenir bien sûr, mais il est aussi nécessaire d'adapter sa puissance.
    Dans chaque résistance, un courant circule et chacune a été fabriquée pour un courant maximal à ne pas dépasser.
    La puissance d'une résistance s'exprime en Watts.
    Les plus courantes sont de 0,25W (1/4W), ensuite 1/2W et 1W. Ensuite on rentre vraiment dans la résistance dite "de puissance".

    Pour connaitre la puissance que doit faire votre résistance dans votre circuit, on utilise la loi d'ohm : P = U I (avec U=tension à ses bornes et I=courant qui la traverse).

ASSOCIATION DE RESISTANCES
    Résistances en série
      Lorsque 2 ou plusieurs résistances sont montées en série, la résistance équivalente (celle dont la valeur pourrait les remplacer), est égale à la somme de toutes les valeurs des résistances du montage.

      Citation :

      Req = R1 + R2 + R3 + ...

    Résistances en parallèle (ou dérivation)

      Dans ce cas, l'inverse de la résistance équivalente est égale à la somme des inverses de toutes les résistances en parallèle :
      Citation :

      1/Req = 1/R1 + 1/R2 + 1/R3 + ...

    Cas particuliers
      Et surtout pratique pour nous car il est rare de voir plus de 2 résistances en parallèle.

      Lorsqu'il y a deux résistances en parallèle, la résistance équivalente est égale à :
      Citation :

      Req = (R1 x R2) / (R1 + R2)
      Formule à vraiment connaitre par coeur car nous devons l'appliquer souvent

    Autre cas particulier : Les résistances sont de même valeur.

      Dans ce cas, la résistance équivalente à n résistances de même valeur, parallèle à R1, est :
      Citation :

      Req = R1 / n
      Exemple : La résistance équivalente de 2 résistances de 10kΩ chacune est : Req = 10 / 2 = 5kΩ


LE PONT DIVISEUR
    Lorsque deux résistances sont montés en série comme dans cet exemple :

    On appelle cela un PONT DIVISEUR.

    En effet, la tension au point Va est une fraction de la tension +Vcc.

    Cette tension ne dépend que de la valeur de R1 et R2 selon la formule :
    Citation :

    Va = (U x R2) / (R1 + R2)
    Sur le schéma, U est +Vcc, c'est-à-dire l'alimentation générale du montage, mais cela n'est pas systématique.
    U doit être la tension appliquée à R1 et uniquement.

_________________
Tout le monde savait que c'était impossible.
Il est venu un imbécile qui ne le savait pas... et qui l'a fait.
(X-Wing)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://generation-hydrogene.forumpro.fr/
Asl
Membre intéressé
Membre intéressé
avatar

Messages : 85
Date d'inscription : 06/07/2012
Age : 66
Localisation : Maine et Loire

MessageSujet: Re: Cours Electronique : M03 : Résistances   Sam 21 Juil - 14:31

UTILISATION CORRECTE DE LA LOI D'OHM
